Erano mesi che cercavo una soluzione abbordabile ed efficiente per creare un impianto di irrigazione a goccia per l’orto comandato da smartphone, che funzionasse in modo automatico ma soprattutto da remoto.
Ci sono riuscito con pochi componenti, utilizzando un modulo Sonoff 4ch Pro ed un po’ di inventiva. Vi spiego quindi come comandare un sistema di irrigazione dell’orto da remoto.
Indice dei contenuti
Video su come realizzare un circuito di irrigazione dell’orto con Sonoff 4ch Pro con WiFi e smartphone
L’esigenza di dover avere una irrigazione dell’orto attivabile da smartphone è nata in seguito ai miei turni di lavoro, che non sempre si conciliano con una irrigazione costante e corretta dell’orto, soprattutto in primavera ed in estate.
Spesso capitava di saltare due o tre giorni in quanto non ero fisicamente presente ad azionare la pompa e ad aprire il rubinetto, e questo, soprattutto per i pomodori, è deleterio, infatti è una delle cause del marciume apicale (Video sul marciume apicale dei pomodori).
LEGGI ANCHE: Come costruire una serra con materiali di recupero e come rinforzarla!

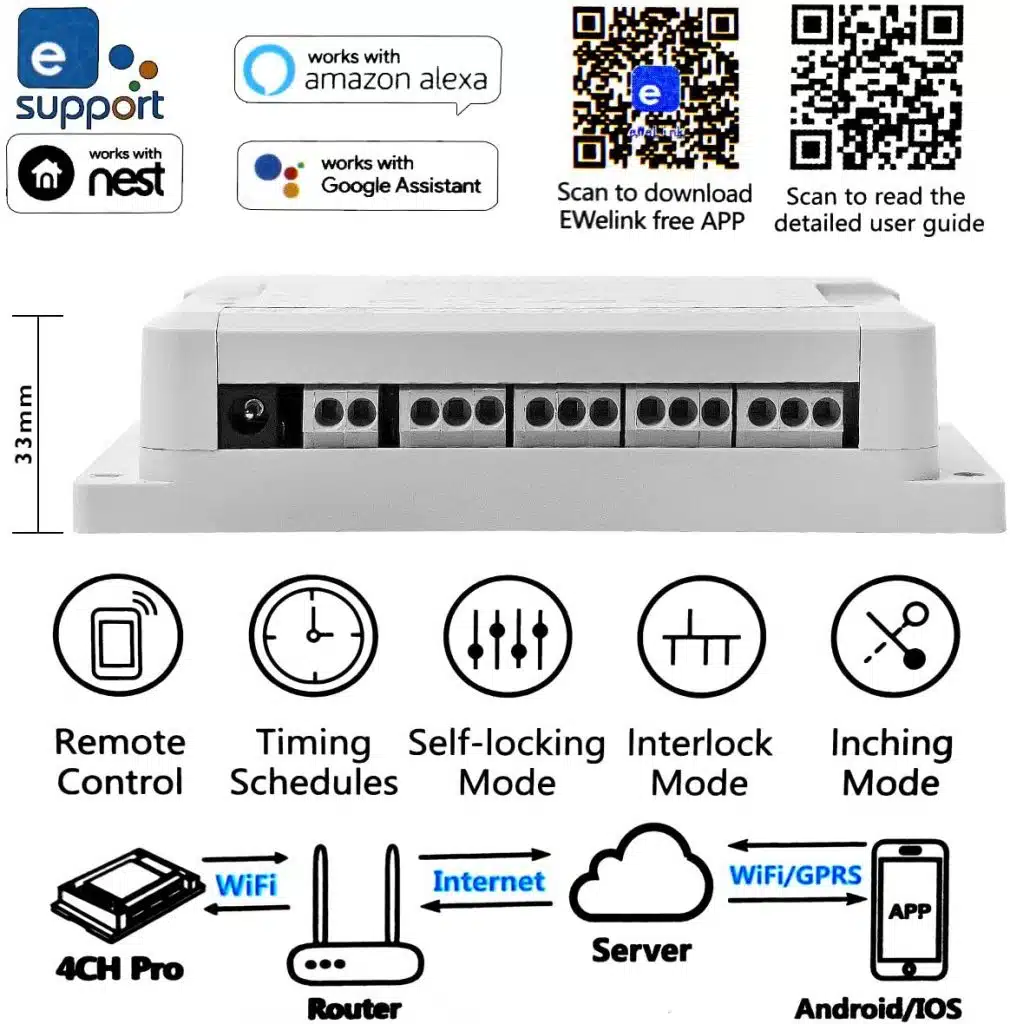

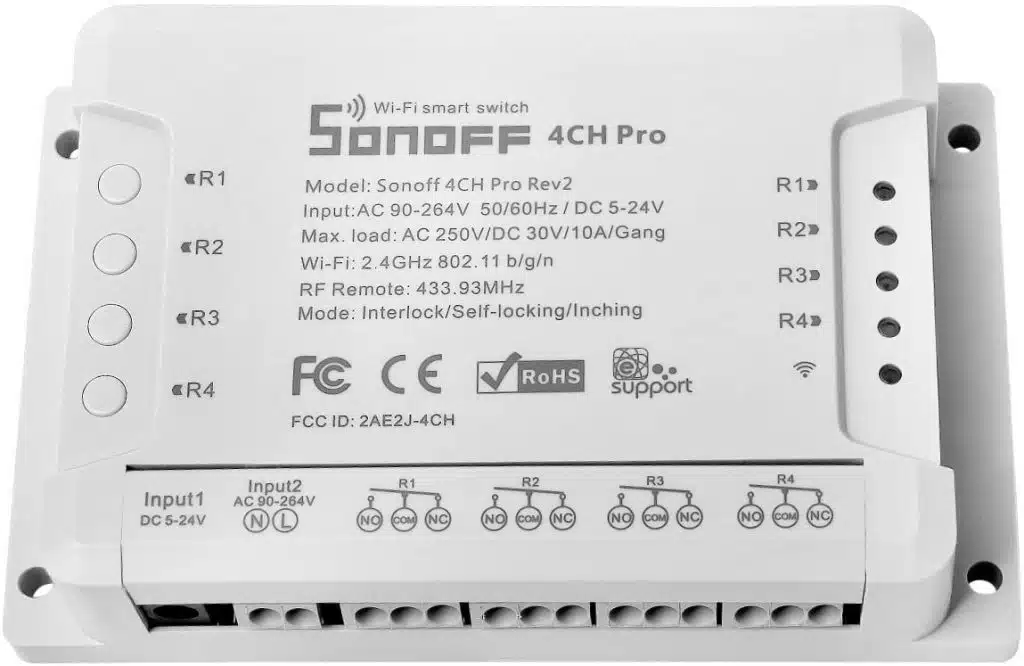

Sonoff 4ch Pro: cos’è e cosa fa
Ho letto e studiato molto sul web sino a quando non ho visto la centralina domotica Sonoff 4ch Pro (sito di approfondimento su Sonoff), allora mi si è aperto un mondo ed ho quindi iniziato a pensare come interfacciarla per le mie esigenze.
Non scenderò nei dettagli tecnici del Sonoff 4ch Pro, anche perchè ha talmente tante funzioni che non le ho approfondite tutte. Ho solo cercato di capire come usarlo per l’irrigazione del mio orto in modo più semplice possibile.

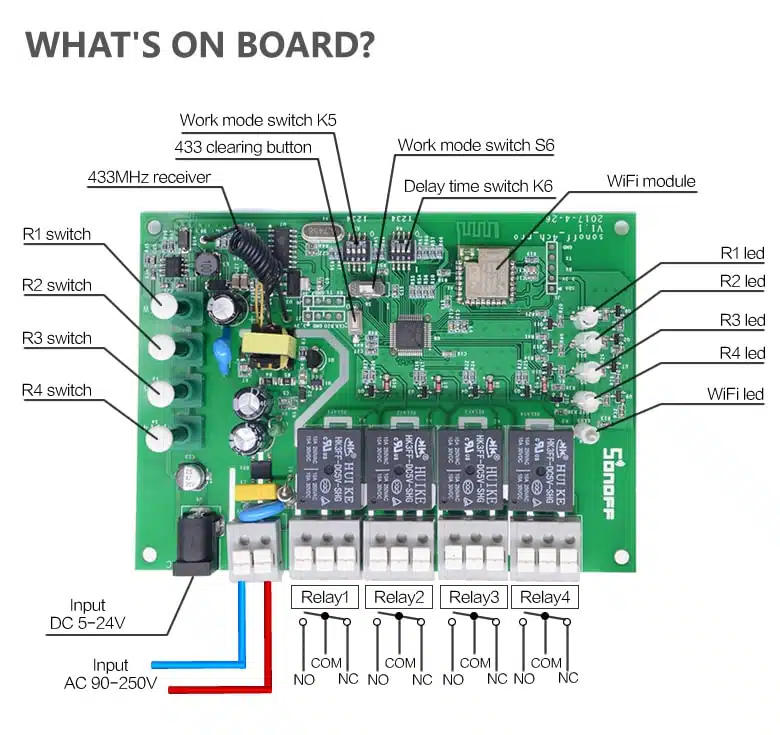

Il Sonoff 4ch Pro è sostanzialmente un interruttore, anzi sono 4 interruttori separati, azionabili sia meccanicamente tramite i pulsanti posti sul suo chassis che tramite smartphone, in questo caso, ovviamente, da qualunque parte del mondo a patto che vi sia una connessione WiFi.
Questo modello ha i cosiddetti contatti “puliti”, quindi può pilotare tensioni continue o alternata, come nel mio caso.
A cosa servono i 4 interruttori del Sonoff
I 4 interruttori, se lo si utilizza con le impostazioni di fabbrica, come nel mio caso, sono azionabili indipendentemente uno dall’altro. Agendo invece su alcuni switch interni, è possibile fare in modo che l’azionamento di un pulsante disabiliti quello precedente, è altresì possibile creare pulsanti temporizzati, altra funzionalità per me inutile.
Tornando al nostro Sonoff 4ch Pro con impostazioni di fabbrica, lo si può alimentare in corrente continua da 5V a 24V oppure, come nel mio caso, con corrente alternata a 220V.
Dal momento che lo utilizzo come un semplice interruttore, collego ad ogni singolo canale una fase, da qui riparto e mi collego all’utilizzatore (pompa, lampadina, elettrovalvola ecc.). Il neutro dell’alimentazione lo prendo direttamente dalla rete, ma sarà tutto più chiaro tra poche righe.
Sonoff 4ch Pro nell’irrigazione dell’orto
Ho un orto invernale diviso in due zone ben distinte, ho poi una pompa a 220V ed uno sdoppiatore a due vie manuale, per irrigare i due lati del podere.
Avevo quindi bisogno di due elettrovalvole da collegare alle due uscite dell’acqua, da pilotare da remoto a seconda delle mie esigenze, oltre al controllo della pompa, per un totale di 3 canali. Ho scelto il Sonoff 4ch Pro proprio perchè ha 4 canali, quindi ne ho ancora uno disponibile.
LEGGI ANCHE: Guida alla scelta del motocoltivatore e della motozappa
Elenco del materiale per realizzare un sistema di irrigazione a due vie pilotabile da remoto
Il materiale occorrente per realizzare l’Irrigazione dell’orto con Sonoff 4ch Pro con WiFi e pilotabile da smartphone tiene conto delle mie esigenze.
Ovviamente se voi avete solo un’uscita di acqua, dovete acquistare una elettrovalvola in meno. Tenete poi conto che io ho utilizzato due Range Extender WiFi per arrivare all’orto con il segnale WiFi di casa, se voi siete più distanti dovete portare un cavo di rete e poi collegarvi un Range Extender.
- Sonoff 4ch Pro;
- 2 Elettrovalvole 220V 1/4″ NC (normalmente chiuse);
- 1 cassetta di derivazione da esterno;
- Faston;
- Cavi elettrici (meglio se di sezione da 1,5 mm);
- Range Extender WiFi;
- 1 morsettiera
Registrazione del Sonoff 4ch Pro nella rete WiFi domestica
Questo è il primo passaggio da fare ed è molto semplice, a patto di avere un buon segnale WiFi:
- Si alimenta il Sonoff 4ch Pro;
- Si scarica da Google Play o da Apple Store l’applicazione eWeLink, ci si registra con email e la si attiva. Tutta l’operazione dura pochi secondi;
- Si attiva il WiFi sullo smartphone;
- Si preme per 7 secondi uno dei 4 pulsanti posti sul Sonoff 4ch Pro;
- Si clicca aggiungi dispositivo su eWeLink, si attendono pochi secondi e l’operazione è compiuta.

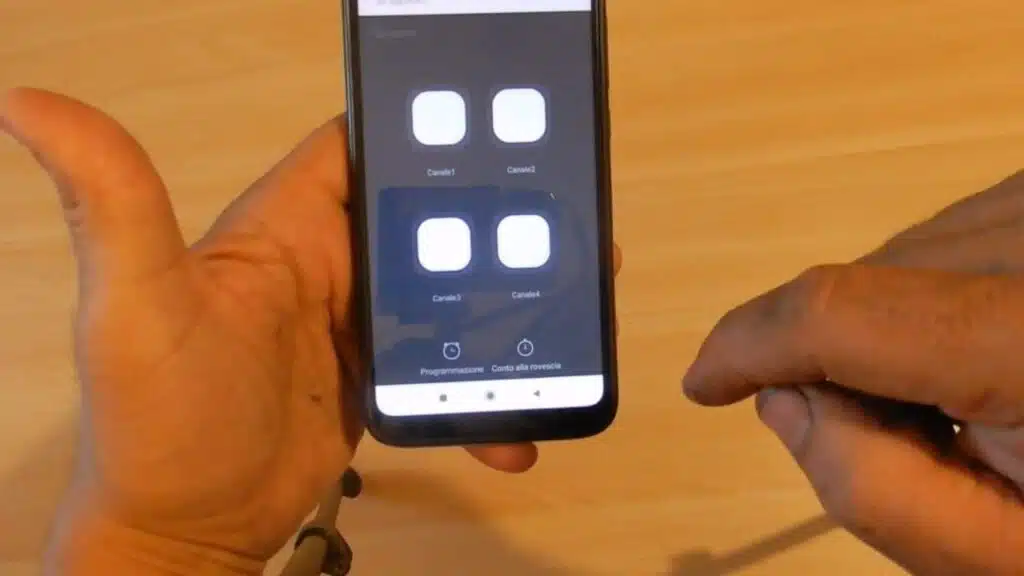

- Ora, tramite applicazione, se si preme uno dei 4 pulsanti sullo smartphone, vedrete che si attiverà il relè sul Sonoff 4ch Pro.

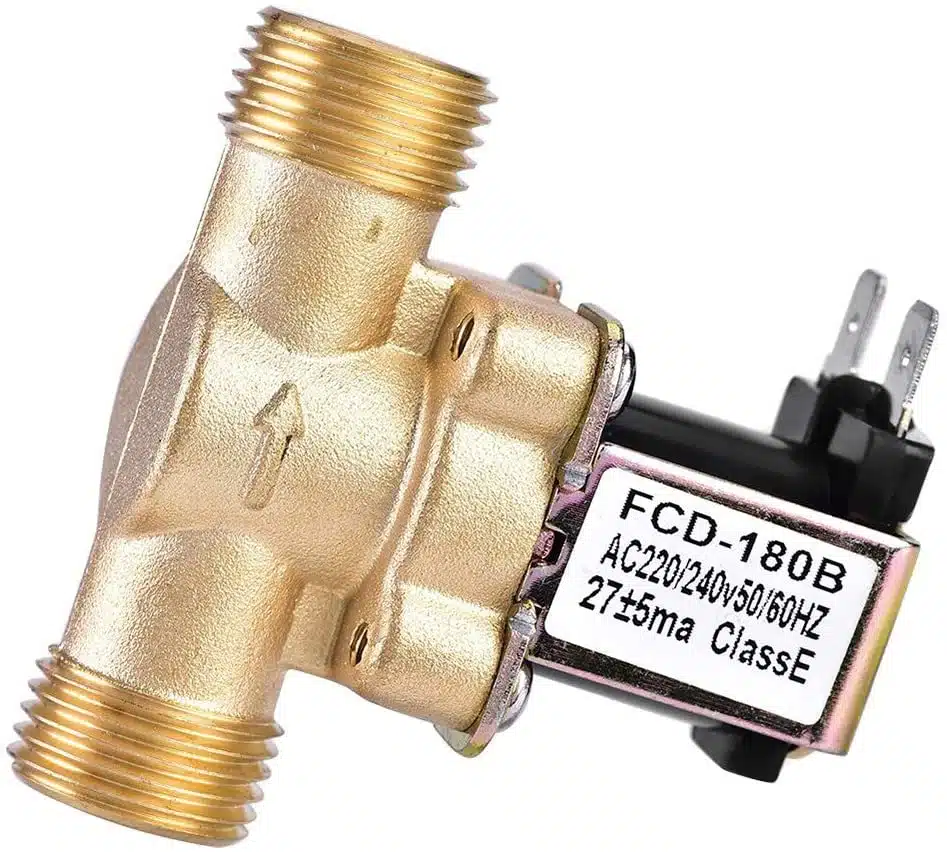

Le elettrovalvole
Per decidere quale ramo del mio orto irrigare avevo bisogno di due elettrovalvole. Ce ne sono sia a 12V che a 220V, avendo già la 220V in loco, con relativa pompa, ho scelto quelle in corrente alternata. Se però potete scegliere, è meglio lavorare sempre in bassa tensione!
Di elettrovalvole ce ne sono di due tipi:
- Normalmente chiuse (NC): quando non sono alimentate non fanno passare acqua;
- Normalmente aperte (NO): quando non sono alimentate fanno passare acqua.
A me servivano ovviamente quelle normalmente chiuse. Avendo già tutti i tubi da 1/4 di pollice le ho scelte di questa misura, ma prossimamente rifarò tutto l’impianto con tubi da 1/2″.
Dove acquistare le elettrovalvole.
Iscriviti al mio canale YouTube! Ogni settimana un nuovo video su: orto, giardinaggio, riscaldamento a biomassa, animali da cortile, fai da te ed attrezzatura in campagna. Dopo l’iscrizione attiva la campanella per rimanere sempre aggiornato sulle ultime uscite! |

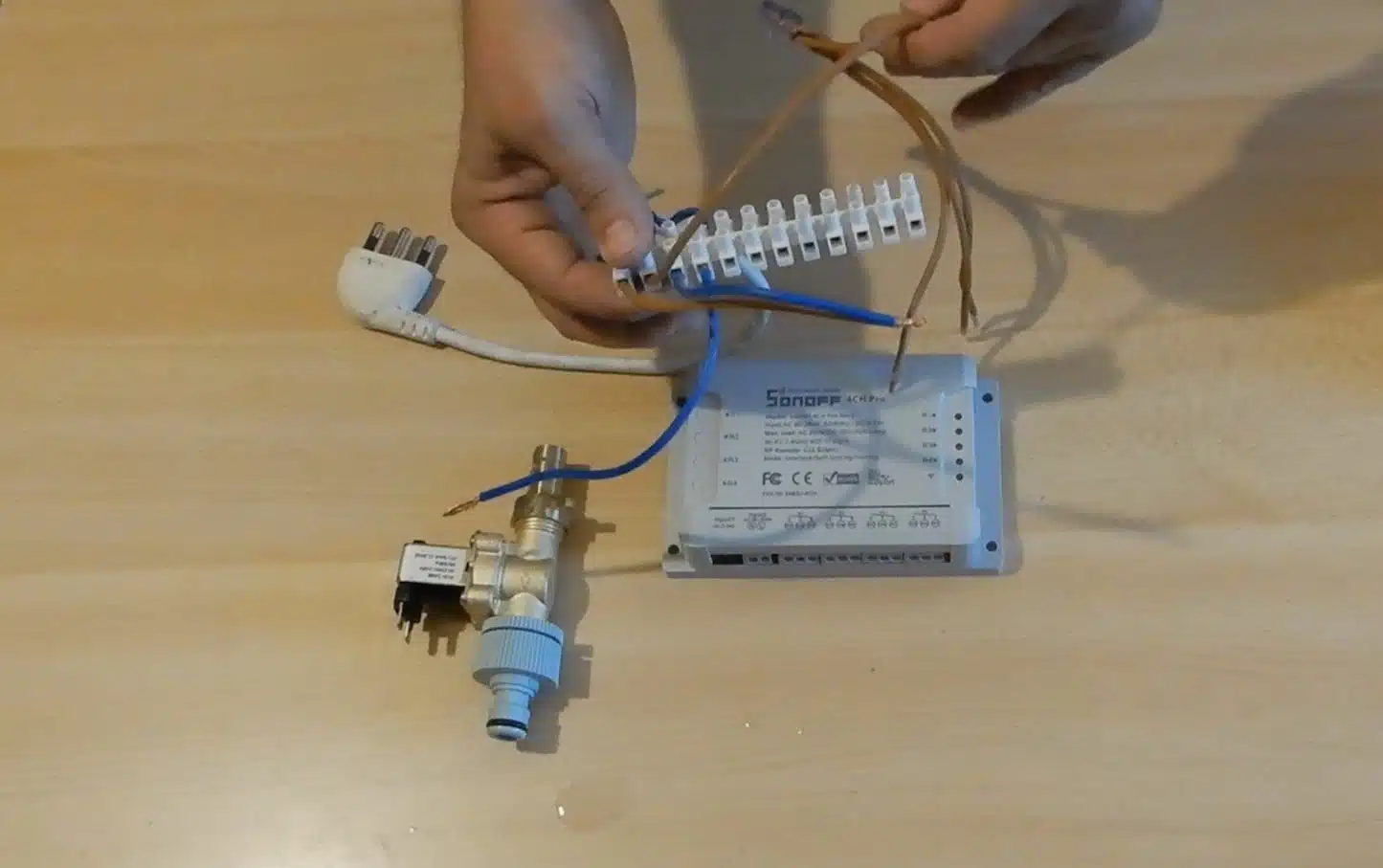

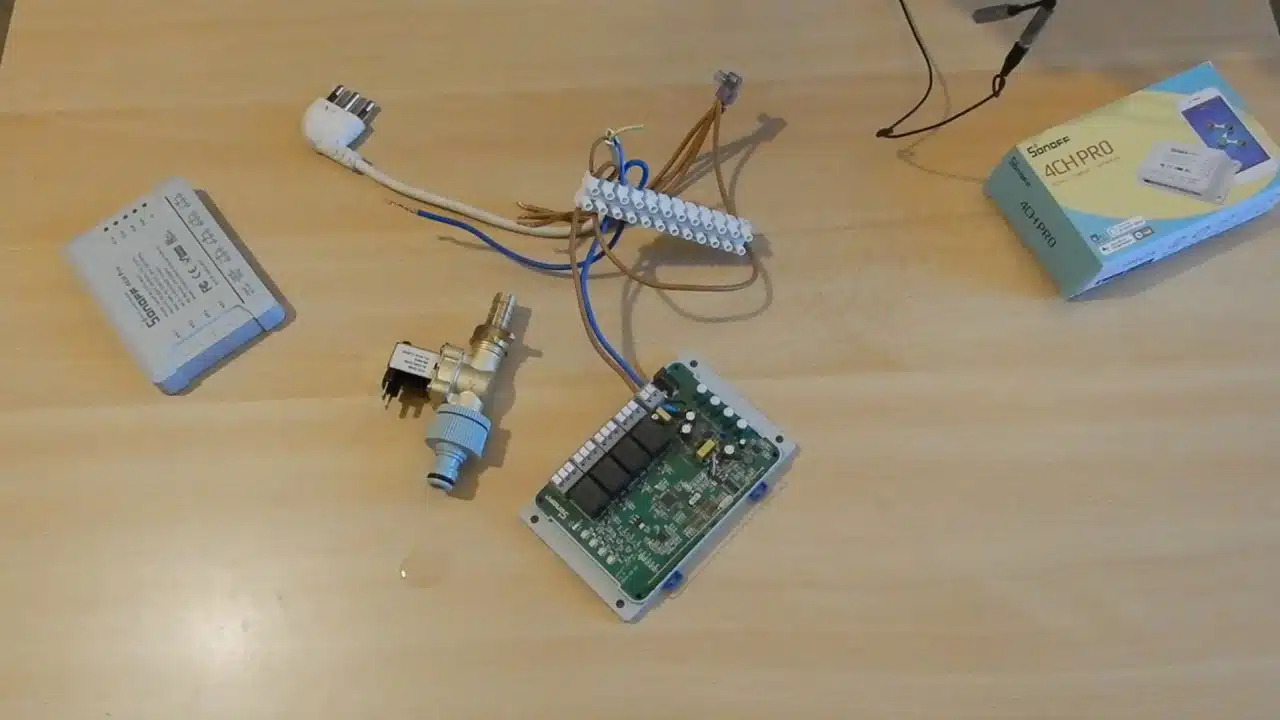

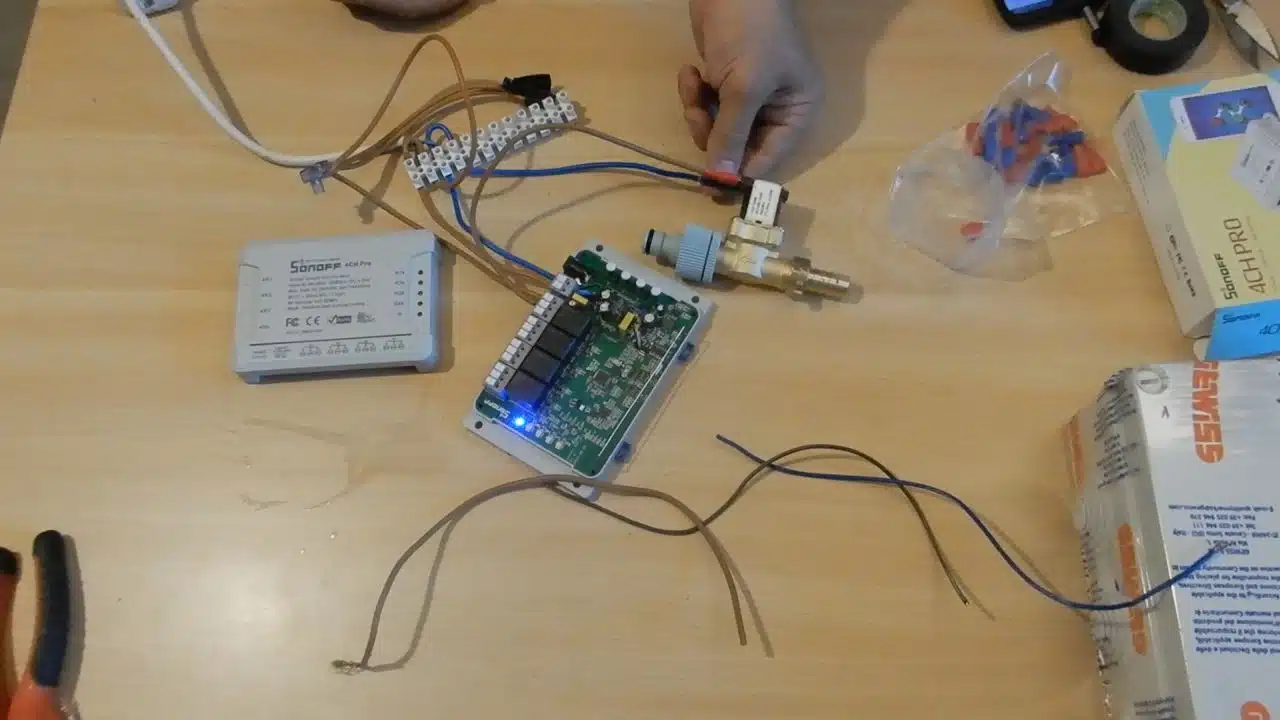

Il collegamento dei componenti
Il collegamento è più difficile da spiegare che da fare! Seguite questi step e guardate il video, vedrete che è molto semplice, ma ve li riassumo qui:
- Si alimenta il Sonoff 4ch Pro;
- Si collega una fase sul morsetto sinistro del primo interruttore (cosi via se servono più canali);
- Si parte con un filo dalla parte centrale dello stesso interruttore e lo si collega all’utilizzatore (pompa, elettrovalvola ecc);
- Si collega il neutro dalla rete (nel mio caso una morsettiera) all’utilizzatore (pompa, elettrovalvola ecc);
Circuito terminato!

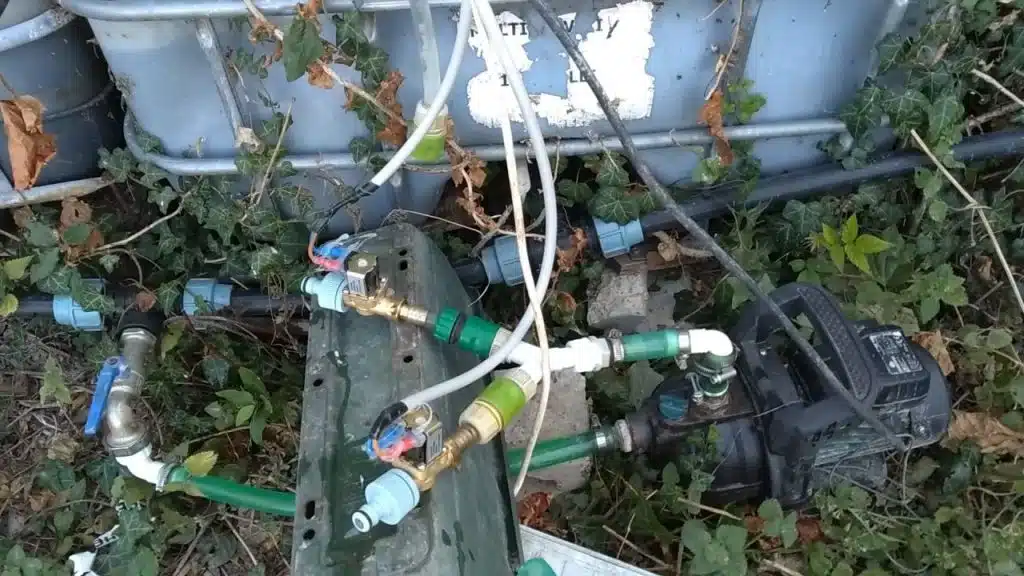

Irrigazione con Sonoff 4ch Pro. Fine lavori!
L’insieme si presenza cosi:
Come detto poco sopra, ho sigillato ed isolato tutti i contatti elettrici ed ho poi coperto il tutto con un nylon molto spesso, a prova di pioggia.
Qualche consiglio!
Vi lascio a qualche consiglio, visto che ci sono passato:
- Le elettrovalvole hanno al loro interno una retina come filtro, io l’ho tolto subito, non ho acqua limpida e si otturano immediatamente. Ho in parte risolto il problema con un filtro in uscita dai bidoni dell’acqua (video);
- Se lavorate a 220V fate molta attenzione ad isolare tutti i contatti. Io ho usato colla a caldo ed una buona copertura integrale in nylon. Ovviamente bisogna disporre di un salvavita a monte;
- Utilizzate cavi da 1,5 mm se il carico ve lo permette, quelli da 2,5 mm sono troppo rigidi da piegare;
- Fascettate per bene tutti i tubi, se se ne stacca uno (come è successo a me dopo qualche giorno), si consumano litri di acqua prima di accorgersi del problema.
Considerazioni finali
Avete visto che realizzare un sistema di irrigazione a goccia dell’orto con Sonoff 4ch Pro pilotabile con WiFi e smartphone è, tutto sommato, abbastanza semplice. Con pochi componenti si possono davvero realizzare progetti interessanti.
Se avete bisogno di qualche consiglio scrivetemi, per quanto posso cercherò di aiutarvi!
Buon lavoro!
